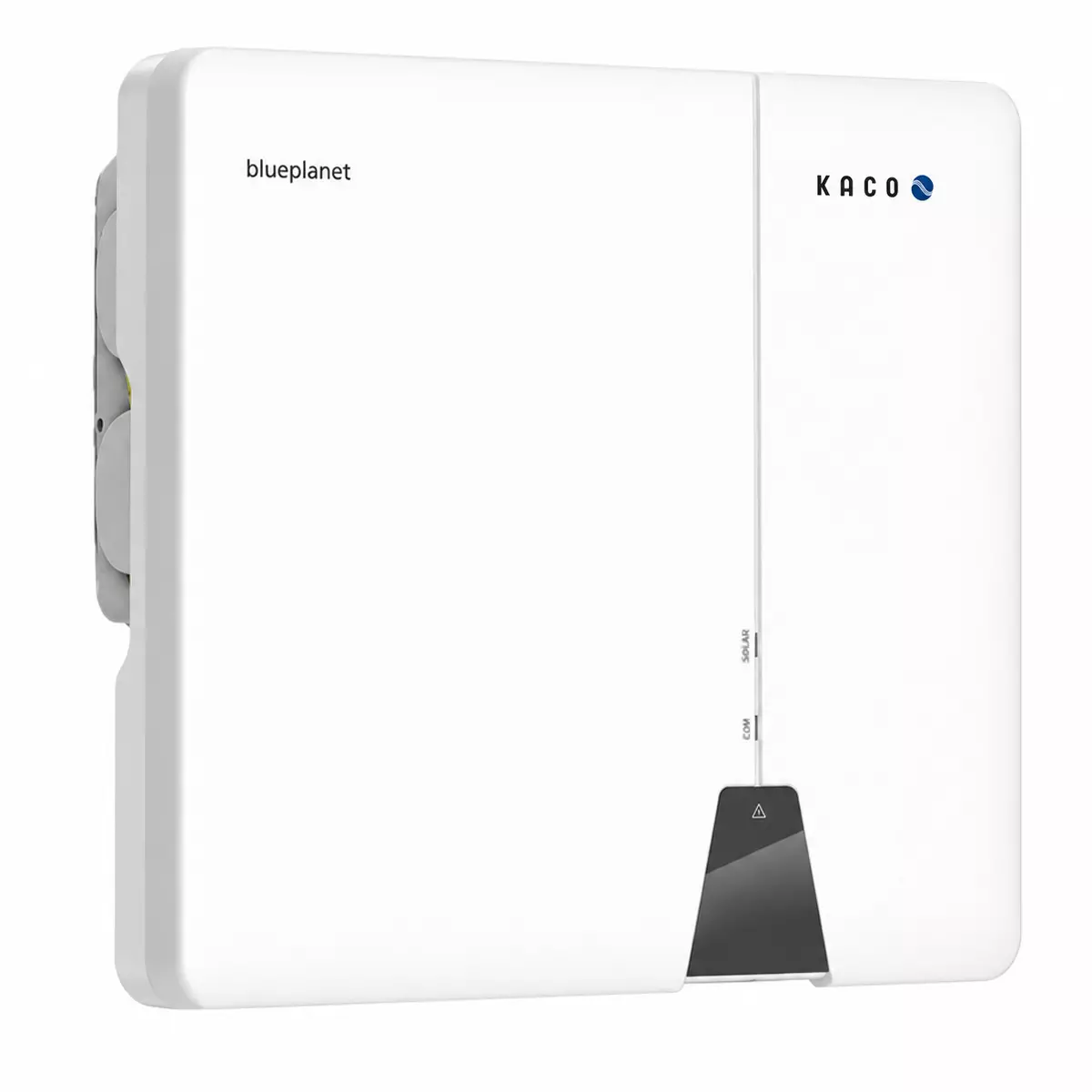

Aurinkopaneelin invertteri 10kW KACO 10

KACO blueplanet 10.0 NX3 M2 on 10 kW:n kolmivaiheinen aurinkopaneeli-invertteri sähköverkkoon liitettävään aurinkosähköjärjestelmään. Se muuntaa paneelien tuottaman tasavirran kiinteistössä ja sähköverkossa käytettäväksi vaihtovirraksi. Kaksi itsenäistä MPPT-seurainta mahdollistavat kahden erillisen paneeliketjun tuoton seurannan.

• Kaksi MPPT-seurainta tuovat joustoa paneelikentän suunnitteluun.
• 180 V:n käynnistysjännite ja 60 W:n syöttökynnys mahdollistavat toiminnan alkamisen pienellä tuotantoteholla.
• Yhteensopivan energiamittarin suora liitäntä mahdollistaa verkkoon syötön rajoittamisen ilman erillistä dataloggeria.
• Käyttöönotto ja ohjelmistopäivitykset KACO NX Setup -sovelluksella.
• IP65-kotelointi, integroitu DC-erotuskytkin ja Sunclix-DC-liittimet.

Invertteri kahdella MPPT-seuraimella

Invertterissä on kaksi itsenäistä maksimitehopisteen seurainta eli MPPT-seurainta. Kummassakin on yksi paneeliketjuliitäntä. Ratkaisu mahdollistaa esimerkiksi eri suuntiin sijoitettujen paneeliketjujen tuoton optimoinnin erikseen.

Suositeltu paneelikentän enimmäisnimellisteho on 15 kWp. MPP-jännitealue nimellisteholla on 400-850 V ja DC-toiminta-alue 150-1000 V.

Tuotannon hallinta ja tiedonsiirto

Yhteensopiva Smart Meter -energiamittari voidaan liittää suoraan invertteriin. Mittaritiedon avulla voidaan toteuttaa verkkoon syötön rajoitus, kuten Zero Feed-in tai Dynamic 70 % järjestelmän asetusten ja vaatimusten mukaisesti.

Tiedonsiirto tukee SunSpec Modbus TCP/IP-, SunSpec Modbus RTU- ja KACO Legacy -protokollia. Käyttöönotto ja ohjelmistopäivitykset tehdään KACO NX Setup -sovelluksella.

Paneelikentän mitoitus

Esimerkiksi 33 kappaletta 450 W:n paneeleita muodostaa 14,85 kWp:n paneelikentän, joka alittaa 15 kWp:n tehorajan. Paneelien lukumäärä ei kuitenkaan yksin varmista sopivuutta: paneeliketjujen jännitteet, virrat ja jako MPPT-tuloille on mitoitettava erikseen.

Invertteri tarvitsee toimiakseen sähköverkkoyhteyden. Se ei tuota itsenäistä varavoimaa sähkökatkon aikana. Asennus ja käyttöönotto kuuluvat pätevälle sähköalan ammattilaiselle.

Tekniset tiedot

• Tuotemerkki: KACO new energy
• Malli: blueplanet 10.0 NX3 M2
• Tuotetyyppi: kolmivaiheinen aurinkosähkön verkkoinvertteri
• AC-nimellisteho: 10 000 W / 10 kW
• Suositeltu paneelikentän enimmäisnimellisteho: 15 000 Wp / 15 kWp
• Verkkoliitäntä: 3-vaiheinen, 230/400 V
• MPPT-seuraimia: 2
• Paneeliketjuliitäntöjä: 1 per MPPT, yhteensä 2
• MPP-jännitealue nimellisteholla: 400-850 V
• DC-toiminta-alue: 150-1000 V
• DC-nimellisjännite: 630 V
• Käynnistysjännite: 180 V DC
• Suurin tyhjäkäyntijännite: 1100 V DC
• Suurin tulovirta, PV1/PV2: 20 A / 16 A
• Suurin oikosulkuvirta, PV1/PV2: 30 A / 25 A
• Eurooppalainen hyötysuhde: noin 97,2 %
• Integroitu DC-erotuskytkin
• DC-liittimet: Phoenix Contact Sunclix
• Tiedonsiirto: WLAN ja RS485, SunSpec Modbus TCP/IP, SunSpec Modbus RTU ja KACO Legacy
• Kotelointiluokka: IP65
• Käyttölämpötila: -25...+60 °C
• Paino: 16 kg
• Takuu: 10 vuotta

Etkö ole varma, sopiiko tämä invertteri suunnittelemaasi aurinkopaneelijärjestelmään? Autamme mielellämme invertterin ja muiden järjestelmän osien valinnassa. Ota yhteyttä asiakaspalveluumme.
