Raymarine EV-100 on hydrauliohjattuihin veneisiin suunniteltu autopilottijärjestelmä, joka pitää veneen tarkasti kurssissa siirtymäajossa, vetouistelussa ja reittipisteajossa. Järjestelmä on tarkoitettu erityisesti pienempiin moottoriveneisiin, joissa on yksi perämoottori.

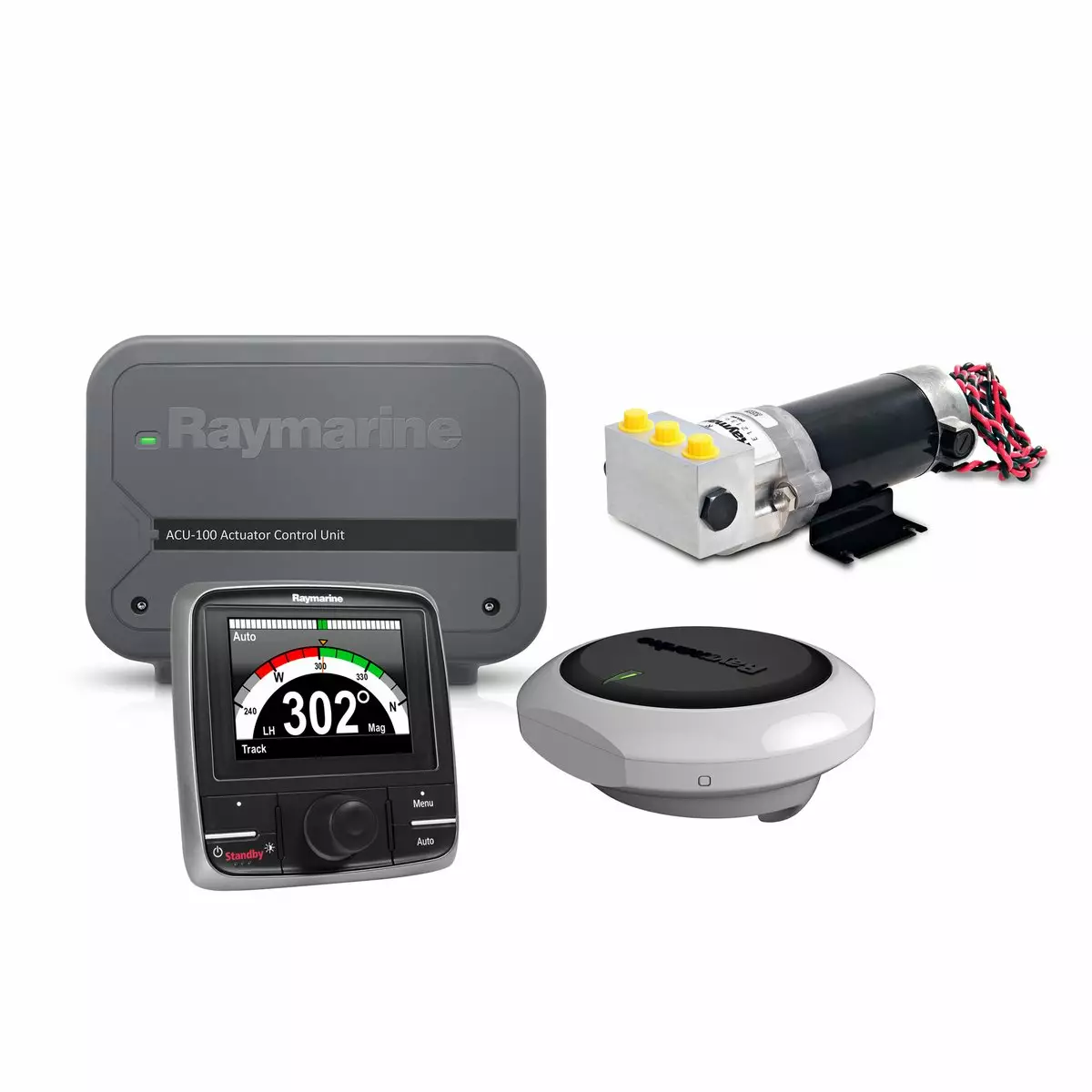

Järjestelmä muodostuu EV1-anturiytimestä, ACU-100-ohjausyksiköstä, p70R-hallintalaitteesta sekä hydraulipumpusta. EV-100 voidaan liittää yhteensopivaan Raymarine-karttaplotteriin, jolloin autopilottia voidaan ohjata suoraan navigointilaitteelta.
EV1-anturiydin mittaa veneen liikettä kolmessa ulottuvuudessa. 9-akselinen anturi seuraa ohjaussuuntaa, kallistelua, kääntymistä ja nyökkimistä jatkuvasti. Näiden tietojen perusteella autopilotti muodostaa ohjauskomennot, joilla kurssi pysyy vakaana myös muuttuvissa meriolosuhteissa.
Evolution Ai -ohjausalgoritmit käsittelevät anturidataa reaaliaikaisesti. Käytännössä tämä tarkoittaa, että autopilotti reagoi nopeasti veneen liikkeisiin ja pitää suunnan ilman jatkuvaa korjausliikettä.
EV-100 on suunniteltu veneisiin, joissa on hydraulinen ohjaus ja työsylinterin tilavuus 50-110 cc. Mukana toimitettava 0,5 l/min pumppu on mitoitettu tälle alueelle, ja oikea mitoitus on edellytys järjestelmän toiminnalle.
Järjestelmä soveltuu erityisesti veneisiin, joissa on yksi perämoottori. Varmista ennen tilausta ohjausjärjestelmän tyyppi ja sylinterin tilavuus, jotta autopilotti toimii suunnitellulla tavalla.
Hydro-Balance-teknologia kompensoi hydraulijärjestelmän ominaisuuksia, kuten letkujen joustoa ja ohjauksen epäsymmetriaa. Se huomioi myös potkurin sivuvedon vaikutuksen ohjaukseen.
Tämän ansiosta autopilotti pystyy pitämään kurssin ilman erillistä peräsinkulma-anturia. Oikea toiminta edellyttää, että järjestelmä on asennettu ja mitoitettu veneen ohjausjärjestelmän mukaisesti.
EV1-anturiydin
9-akselinen anturi, joka mittaa veneen liikkeitä kaikissa suunnissa. Anturi voidaan asentaa kannen ylä- tai alapuolelle, myös ylösalaisin ja keskilinjasta poikkeavaan sijaintiin. IPX6-suojausluokiteltu kotelo kestää roiskevettä.
p70R-hallintalaite
Moottoriveneisiin suunniteltu ohjain, jossa on painike- ja kiertosäädinohjaus. Näyttö on selkeä ja laajalla katselukulmalla varustettu. LightHouse-käyttöliittymä sisältää ohjatun käyttöönoton.
Hydraulipumppu 0,5 l/min
12 V kääntösuuntapumppu, joka ohjaa veneen hydraulista ohjausjärjestelmää autopilotin käskyjen mukaisesti. Soveltuu työsylintereille, joiden tilavuus on 50-110 cc.
ACU-100-ohjausyksikkö
Ohjaa autopilotin toimintaa ja syöttää virran sekä työyksikölle että SeaTalkng-väylälle. Yhdistää anturin, hallintalaitteen ja pumpun yhdeksi järjestelmäksi.
Hydrauliletkut hankitaan erikseen käytettävän ohjausjärjestelmän mukaan.
Varmista, että veneessä on hydraulinen ohjausjärjestelmä ja että pumpun kapasiteetti 0,5 l/min sekä työsylinterin tilavuus 50-110 cc vastaavat veneen ohjauksen mitoitusta. Yhteensopivuus kannattaa tarkistaa ennen asennusta.
EV-100 sopii erityisesti veneilijälle, joka tarvitsee luotettavan autopilotin siirtymäajoihin ja reittipisteiden seuraamiseen. Tarkista tekniset tiedot ja yhteensopivuus ennen tilausta.
