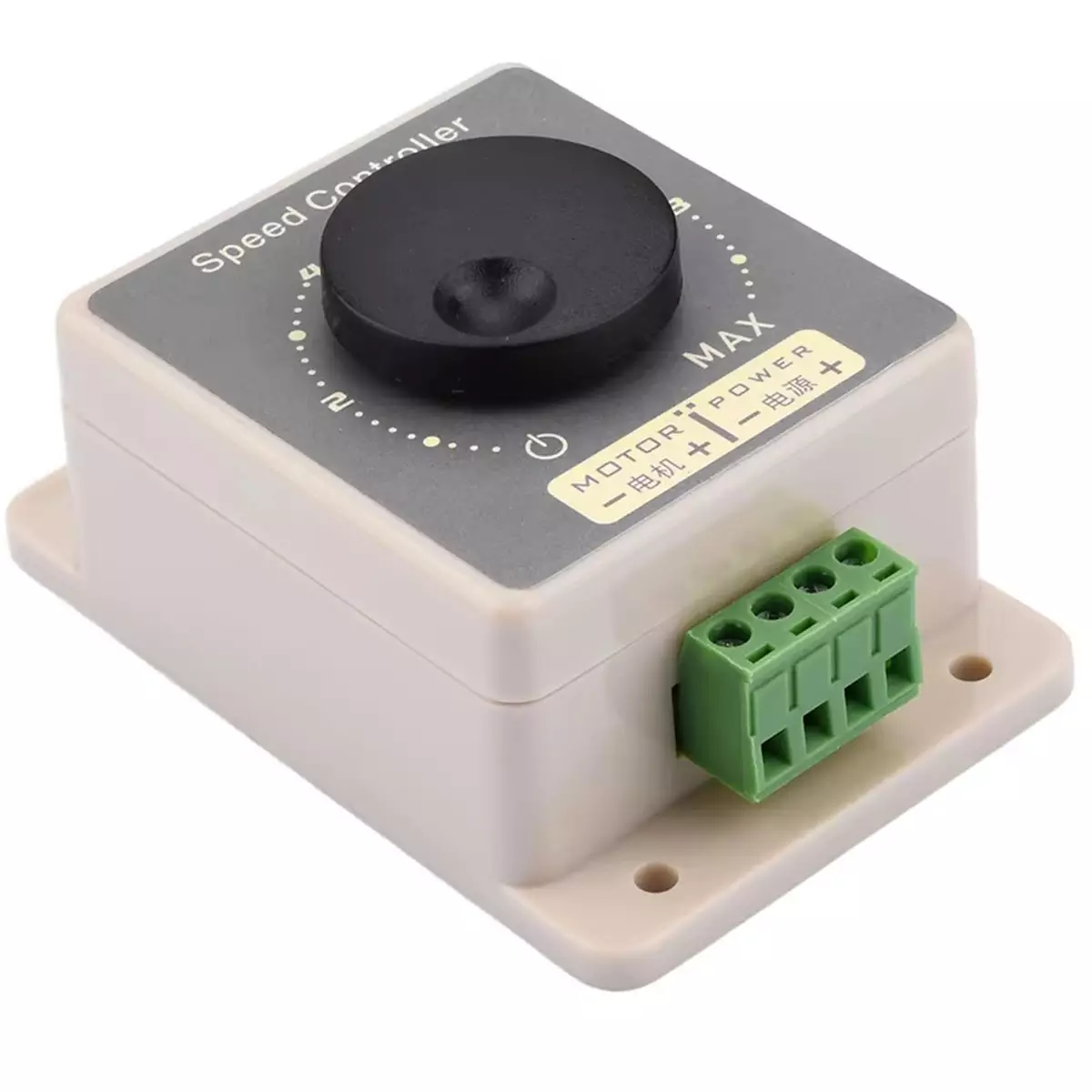

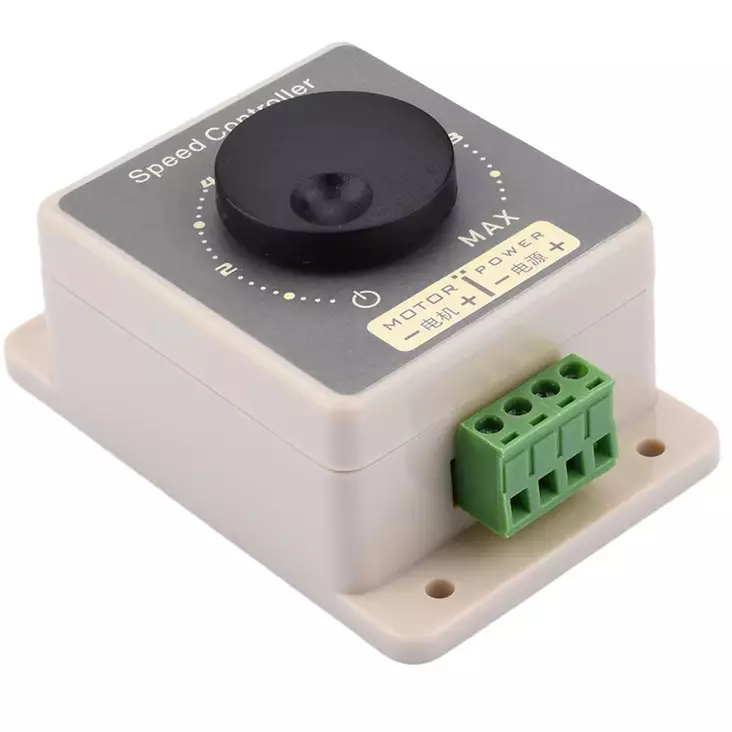

Moottorin nopeudensäädin DC 10V-60V 10A PWM DC

DC-moottorin PWM-nopeudensäädin mahdollistaa tasavirtamoottorin nopeuden portaattoman säätämisen 5-100 % alueella. CCM96SK-säädin toimii laajalla 10-60 V DC käyttöjännitteellä ja kestää jatkuvaa virtaa enintään 10 A.

• Käyttöjännite: 10-60 V DC
• Nimellisvirta / jatkuva virta: 10 A
• Maksimivirta: 20 A
• Nopeuden säätöalue: 5-100 %
• PWM-taajuus: 25 kHz
• Säätö potentiometrillä

PWM-säätö DC-moottorin nopeudelle

Nopeudensäätö perustuu PWM- eli pulssinleveysmodulaatioon. Potentiometrin nuppia kääntämällä muutetaan säätimen lähtösignaalin pulssisuhdetta ja samalla moottorin pyörimisnopeutta.

Säädin soveltuu yhteensopivien DC-moottorien nopeudensäätöön esimerkiksi erilaisissa kone-, laite- ja harrasteprojekteissa. Moottorin pyörimissuuntaa voidaan vaihtaa vaihtamalla moottorille lähtevien johtojen napaisuus.

Tekniset tiedot

• Malli: CCM96SK
• Syöttöjännite: 10-60 V DC
• Nimellisvirta: 10 A
• Jatkuva virta: enintään 10 A
• Maksimivirta: 20 A
• Nopeuden säätöalue: 5-100 %
• PWM-taajuus: 25 kHz
• Lähtöjännite: noin 0-100 % syöttöjännitteestä
• Ohjausteho 12 V järjestelmässä: enintään 120 W jatkuvalla 10 A virralla
• Ohjausteho 24 V järjestelmässä: enintään 240 W jatkuvalla 10 A virralla
• Potentiometri: B100K
• Potentiometrin asennusaukko: 8 mm
• Mitat: 88 x 59 x 35 mm
• Paino: noin 94 g

Huomioitavaa asennuksessa

• Säädin on tarkoitettu vain tasajännitteelle (DC).
• Älä kytke säädintä suoraan 230 V AC verkkovirtaan.
• Tarkista virtalähteen plus- ja miinusnapaisuus ennen kytkentää.
• Väärä syöttöjännitteen napaisuus voi vaurioittaa säädintä.
• Varmista, että moottorin ja virtalähteen jännite sekä virrantarve ovat säätimen arvojen mukaisia.
