Ajovalokytkin tankoon ON/OFF 2-osainen vesitiivis

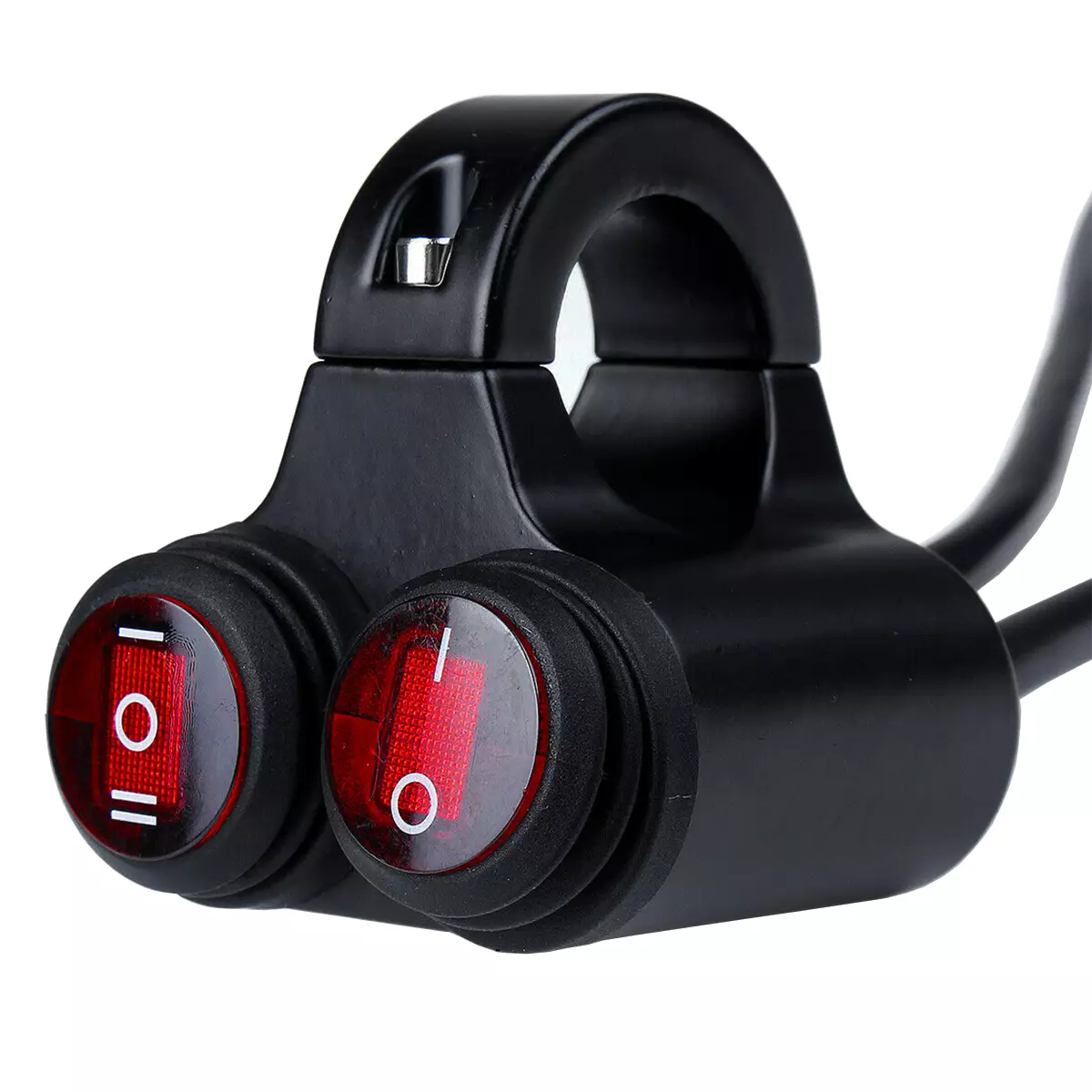

Ohjaustankoon asennettava kaksiosainen ajovalokytkin. Ajovalokytkin voidaan asentaa esimerkiksi mönkijään, mopoon tai crossipyörään. Kaksiosaisessa vesitiiviissä valokytkimessä on 1 kpl on/off-kytkin ja 1 kpl on/off/on-kykin sekä vesitiiviste. ON/OFF kytkimessä on merkkivalo ja ON/OFF/ON kytkimessä ei ole merkkivaloa. Ohjaustankoon kiinnitettävä ajovalokytkin sopii asennettavaksi ohjaustankoon, jonka halkaisija on 22 mm. Ajovalokytkintä voidaan käyttää muun muassa ajovalojen, lisävalon, sumuvalojen sekä varoitusvalojen kanssa.

Ominaisuudet

• Vesitiivis ajovalokytkin mönkijään ja mopoon
• 1/0 kytkimessä merkkivalo

Tekniset tiedot

• Jännite 12V
• 22 mm ohjaustankoon
• Johtojen pituus n.58 cm
• Mitat 55 x 50 x 47 mm

1-0 kytkimen johdotus

1. Sininen = akun + napaan
2. Musta = valaisimen + napaan
3. Ruskea = akun - napaan (maadoittaa sisäisen LED-taustavalon, kun kytkin on päällä)

1-0-2 kytkimen johdotus: (ei sisällä led taustavaloa)

1. Sininen = akun + napaan
2. Musta = 1 valaisimen + napaan (kun I on valittuna)
3. Ruskea = 2 valaisimen + napaan (kun II on valittuna)

Huomioitavaa:

• Käytä aina sopivaa sulaketta suojaamaan piiriä oikosuluilta.
• Jos kuormana on suuri sähkölaite, käytä välirelettä kytkimen suojaamiseksi.
