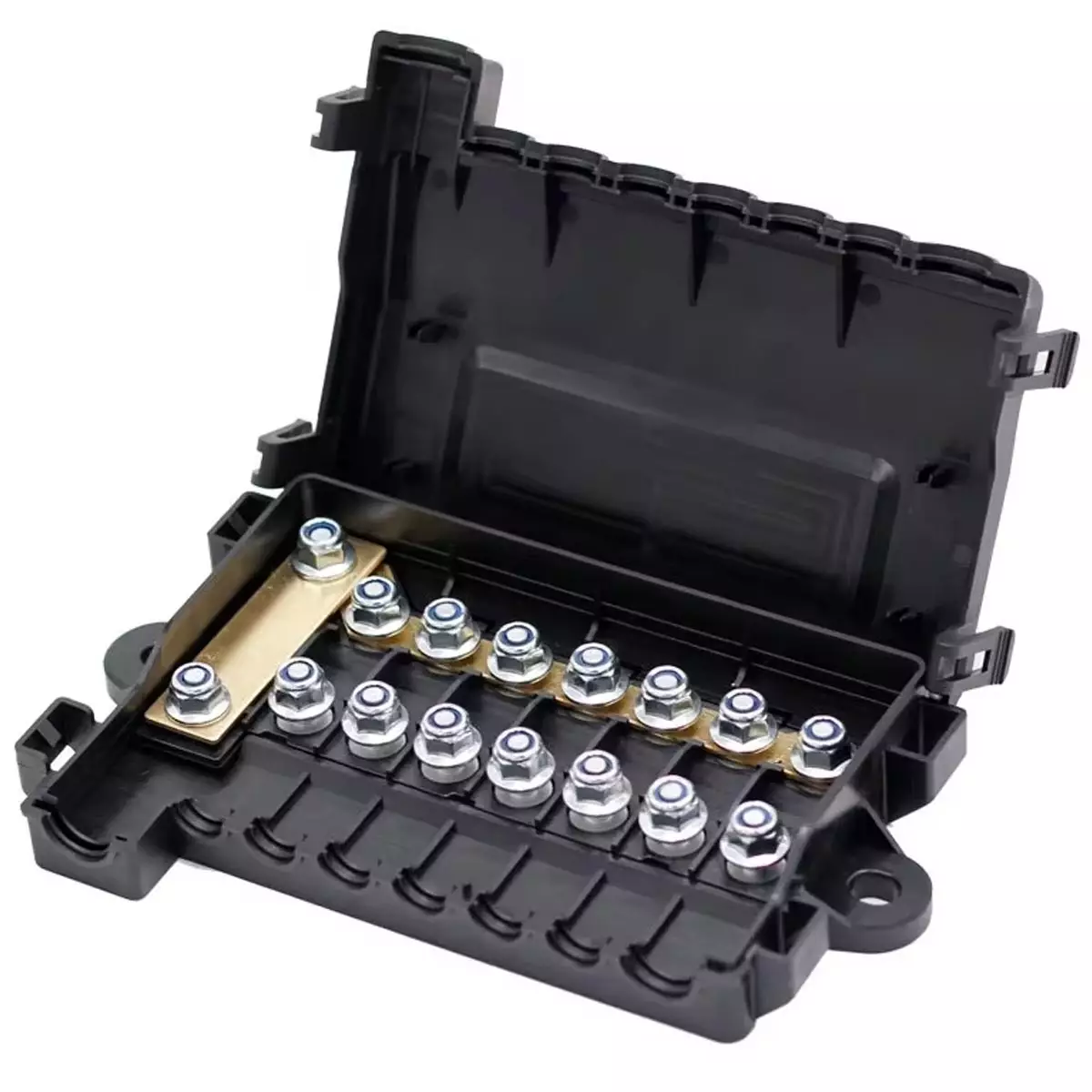

7-piirinen MIDI-sulakerasia yhdistää päävirtapiirin suojauksen ja seitsemän erillistä sulakelähtöä yhteen koteloon. Rasia soveltuu ajoneuvojen, veneiden, matkailuautojen, hyötyajoneuvojen ja työkoneiden 12-24 V sähköjärjestelmien virranjakoon.
- Seitsemän erikseen suojattavaa ANS-/MIDI-sulakelähtöä
- Erillinen ANM-/MEGA-pääsulakepaikka
- Pulttikiinnitteiset M6-liitännät
- Sisäinen yhteinen virranjakokisko
- Suljettava kansi suojaa sulakkeita ja liitäntöjä
Pääsulake ja seitsemän suojattua lähtöä
ANM-/MEGA-pääsulake suojaa rasialle tulevaa pääsyöttöä. Pääsulakepaikan jälkeen virta jaetaan sisäisen virtakiskon kautta seitsemälle erilliselle ANS-/MIDI-sulakepaikalle. Jokainen lähtö voidaan suojata käyttökohteen, kuormituksen ja kaapeloinnin mukaan mitoitetulla sulakkeella.
Sulakerasia helpottaa esimerkiksi lisävalojen, työvalojen, pumppujen, kompressorien ja muiden sähkölaitteiden virtapiirien kokoamista selkeäksi kokonaisuudeksi. Pulttikiinnitteiset sulakkeet ja kaapelikengät muodostavat tukevan liitännän myös liikkuvissa ajoneuvo- ja koneasennuksissa.
Selkeä ja suojattu kaapelointi
Numeroidut kaapelilähdöt helpottavat virtapiirien tunnistamista ja myöhempää huoltoa. Kotelossa olevat erikokoiset läpiviennit mahdollistavat pääsyöttökaapelin ja lähtökaapeleiden siistin reitityksen. Avattava kansi suojaa rasian sisäisiä osia ja mahdollistaa sulakkeiden tarkastamisen.
Tekniset tiedot
- Tuotetyyppi: sulake- ja virranjakorasia
- Käyttöjännite: 12-24 V DC
- Pääsulakepaikka: 1 x ANM / MEGA
- Lähtösulakepaikat: 7 x ANS / MIDI
- Lähtöjen määrä: 7 kpl
- Liitäntä: pulttikiinnitys
- Liitäntäpultit: M6
- Virranjako: sisäinen yhteinen virtakisko
- Lähtöjen merkintä: numeroidut kaapelilähdöt
- Väri: musta
- Suojakansi: kyllä
- Sulakkeet: eivät sisälly toimitukseen
Pakkauksen sisältö
- Sulake- ja virranjakorasia
- Suojakansi
- Liitäntäpultit ja mutterit
Valitse ANM-/MEGA-pääsulake ja seitsemän ANS-/MIDI-lähtösulaketta erikseen käytettävien kaapeleiden sekä sähkölaitteiden kuormituksen mukaan. Tarkista ennen asennusta myös järjestelmän käyttöjännite ja kaapelikenkien yhteensopivuus M6-liitäntöjen kanssa.
