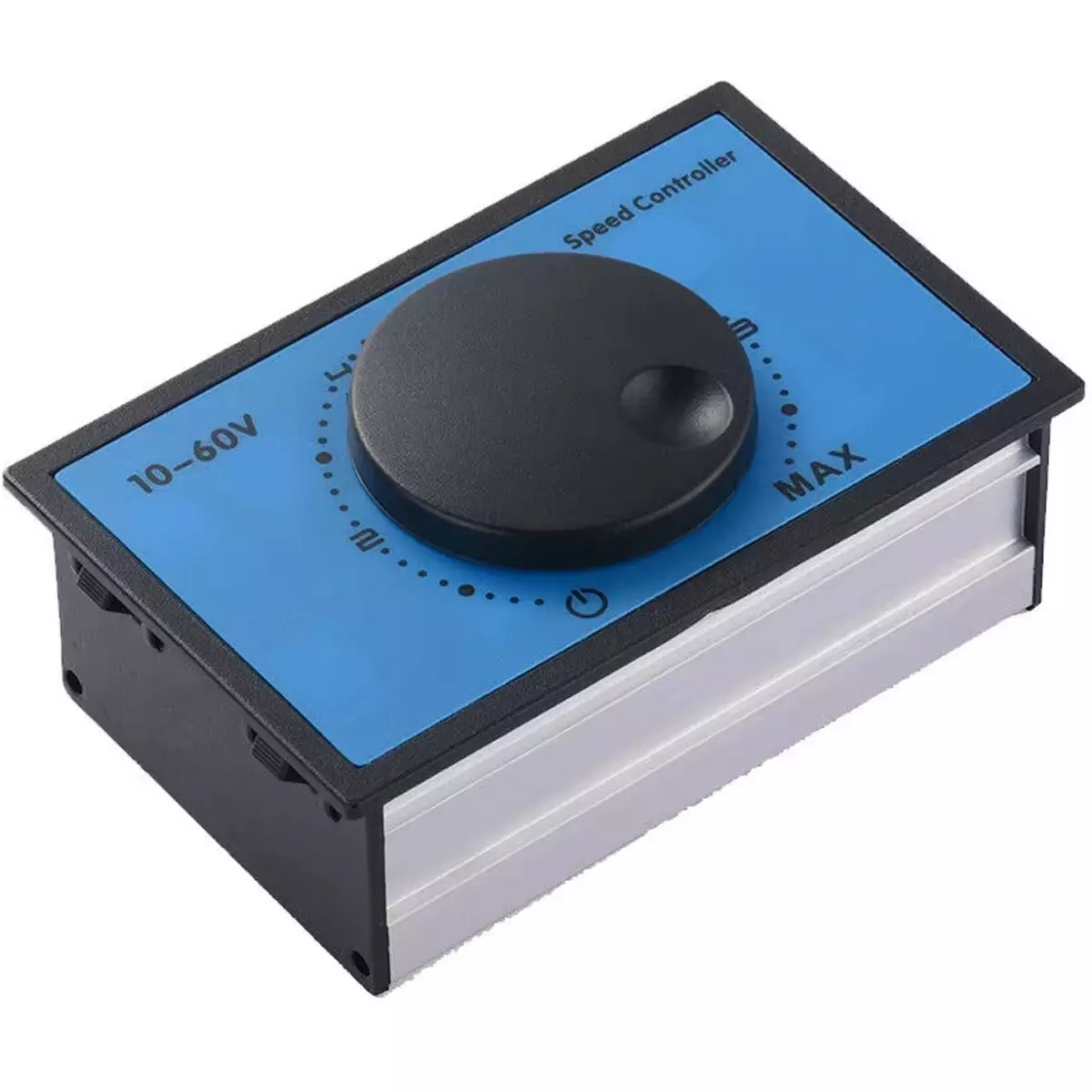

DC-moottorin nopeudensäädin PWM 10-60 V 20 A

MC18 PWM-nopeudensäädin on tarkoitettu harjallisen DC-moottorin nopeuden ja pyörimissuunnan ohjaukseen. Säädin toimii 10-60 V DC käyttöjännitteellä, ja moottorin nopeutta voidaan säätää potentiometrillä 0-100 % alueella.

• Käyttöjännite: 10-60 V DC
• Jatkuva käyttövirta: enintään 18 A
• Maksimivirta: 20 A
• Maksimiteho: 240 W
• Nopeuden säätöalue: 0-100 %
• Harjallisille DC-moottoreille
• PWM-taajuus: 15 kHz

Nopeuden säätö

PWM-säädin mahdollistaa yhteensopivan harjallisen DC-moottorin pyörimisnopeuden portaattoman säädön. Nopeutta ohjataan 270 asteen potentiometrillä, jonka säätöalue on 0-100 %.

Säädin soveltuu erilaisiin kone-, laite- ja harrasteprojekteihin, joissa tarvitaan harjallisen tasavirtamoottorin nopeuden hallintaa.

Tekniset tiedot

• Malli: MC18
• Moottorityyppi: harjallinen DC-moottori
• Syöttöjännite: 10-60 V DC
• Jatkuva käyttövirta: enintään 18 A
• Maksimivirta: 20 A
• Maksimiteho: 240 W
• Nopeuden säätöalue: 0-100 %
• PWM-taajuus: 15 kHz
• Säätö: potentiometri, 270°
• Potentiometri: 10K, kytkimellä
• Mitat: 95 x 60 x 32 mm
• Paneelin asennusaukko: 88 x 55 mm

Huomioitavaa asennuksessa

• Tarkoitettu harjallisille DC-moottoreille.
• Käytä vain 10-60 V DC tasajännitteellä.
• Älä kytke säädintä suoraan 230 V AC verkkovirtaan.
• Varmista moottorin, virtalähteen ja säätimen sähköinen yhteensopivuus ennen asennusta.
• 20 A on säätimen maksimivirta. Jatkuva käyttövirta saa olla enintään 18 A.
