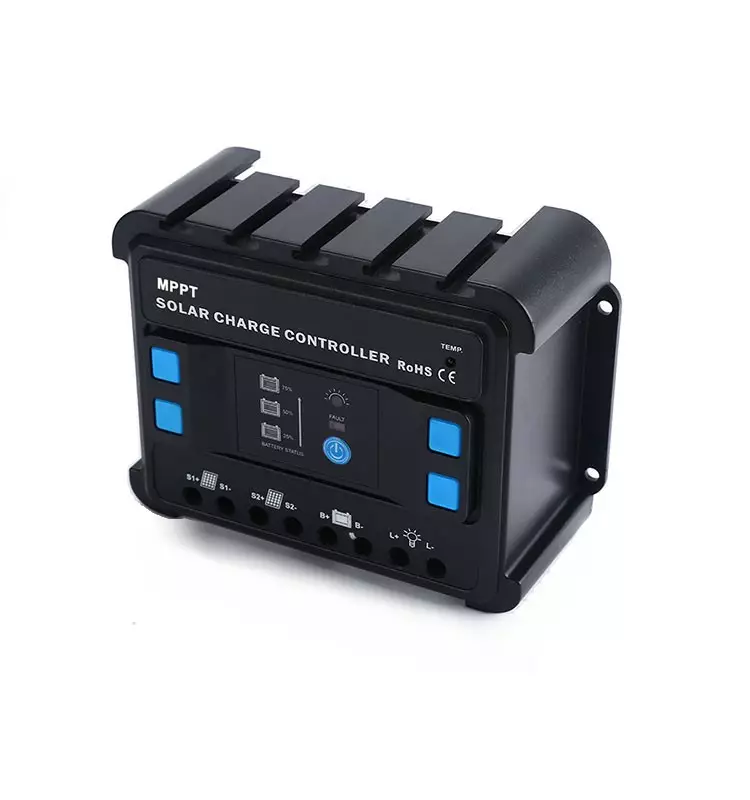

Aurinkopaneelisäädin 20A MPPT 12/24V

20 A MPPT-lataussäädin ohjaa aurinkopaneelilta saatavan sähkön 12 V tai 24 V akuston lataamiseen. Säädin tunnistaa akkujärjestelmän jännitteen automaattisesti ja etsii aurinkopaneelin toimintapisteen, josta saadaan kulloisissakin olosuhteissa mahdollisimman suuri käytettävissä oleva teho lataukseen. 12 V järjestelmässä paneeliteho voi olla enintään 240 W ja 24 V järjestelmässä enintään 480 W.

• Latausvirta: 20 A
• 12 V ja 24 V akkujärjestelmiin
• Paneeliteho enintään 240 W / 12 V
• Paneeliteho enintään 480 W / 24 V
• Automaattinen 12/24 V jännitteentunnistus
• AGM-, GEL- ja avoimille lyijyakuille
• Lämpötilakompensointi
• LED-ilmaisin akun varaustasolle
• IP20

MPPT-lataussäädin hyödyntää aurinkopaneelin tuottamaa tehoa

MPPT-säädin seuraa aurinkopaneelin jännitettä ja virtaa ja hakee paneelin maksimitehopistettä latauksen aikana. Paneelin toimintajännitteen ei näin tarvitse olla sama kuin akun latausjännitteen, vaan säädin muuntaa paneelilta saatavan tehon akuston lataamiseen sopivaksi.

Tämä on hyödyllistä erityisesti silloin, kun paneelin jännite on akkujännitettä korkeampi tai paneelin optimaalinen toimintapiste muuttuu esimerkiksi lämpötilan ja valaistusolosuhteiden mukana.

12 V järjestelmään enintään 240 W ja 24 V järjestelmään 480 W

20 A latausvirta määrittää säätimeen liitettävän aurinkopaneeliston koon. 12 V akkujärjestelmässä paneeliston ilmoitettu enimmäisteho on 240 W ja 24 V järjestelmässä 480 W. Säädin tunnistaa 12 V ja 24 V järjestelmäjännitteen automaattisesti.

Akun latauksen ja kuormalähdön hallinta

Säätimessä on lämpötilakompensointi ja kolmivaiheinen lataus. LED-ilmaisimista voidaan seurata akun varaustasoa 25 %, 50 % ja 75 % tasoilla.

Tekniset tiedot

• Nimellinen latausvirta: 20 A
• Akkujännite: 12/24 V DC
• Järjestelmäjännitteen tunnistus: automaattinen
• Paneeliteho 12 V järjestelmässä: enintään 240 W
• Paneeliteho 24 V järjestelmässä: enintään 480 W
• Moduulijännite: 12-40 V / 22-65 V
• Akkutyypit: avoin lyijyakku, AGM ja GEL
• Jatkuva latausjännite 12 V: 14,6 V, säädettävissä 14-15 V
• Jatkuva latausjännite 24 V: 29,2 V, säädettävissä 28-30 V
• Matalajännitekatkaisu 12 V: 11 V, säädettävissä 10,4-11,4 V
• Matalajännitekatkaisu 24 V: 22 V, säädettävissä 20,8-22,8 V
• Uudelleenkytkentä 12 V: 12,8 V, säädettävissä 12,2-13,2 V
• Uudelleenkytkentä 24 V: 25,6 V, säädettävissä 24,4-26,4 V
• Aktiivinen virrankulutus: 15 mA
• Virrankulutus valmiustilassa: alle 1 mA
• Virrankulutus kuormalla: 130 mA
• Johtimen poikkipinta: enintään 16 mm²
• Suojausluokka: IP20
• Maadoitus: positiivinen
• Suojaukset: väärä napaisuus, ylivirta, oikosulku ja ylikuumeneminen
• Suojausluokka: IP20
• Maadoitus: positiivinen

Paneeliston jännite ja teho sekä käytettävä akkutyyppi on tarkistettava ennen kytkentää, jotta ne ovat lataussäätimen sallituissa rajoissa.
