Varavoimajärjestelmä 16 kWh 8 kW hybridi-invertterillä

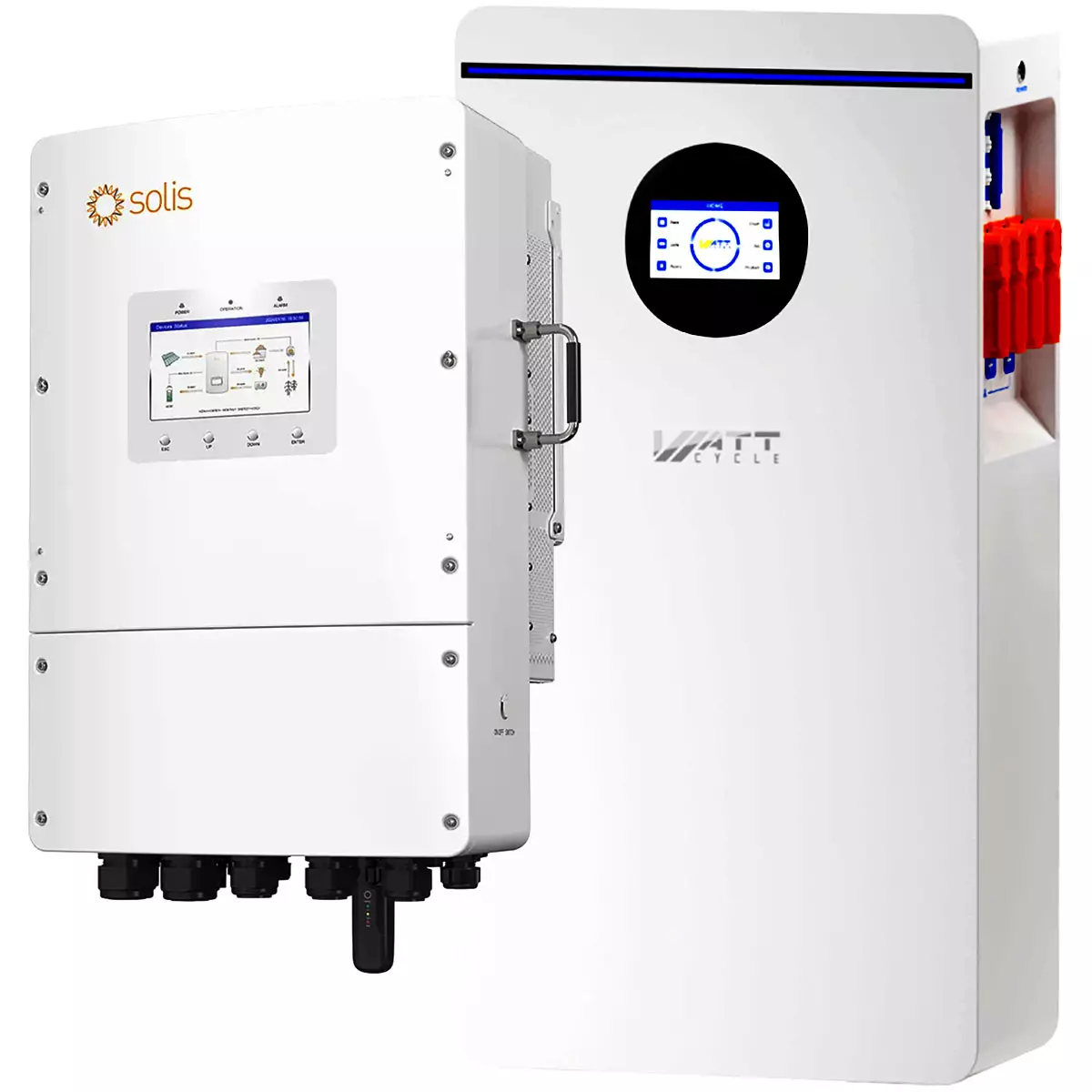

Solis 8 kW kolmivaiheinen hybridi-invertteri ja WattCycle 16,07 kWh LiFePO4-akku muodostavat energiavaraston aurinkosähkön hyödyntämiseen, varavoimaksi ja off-grid-käyttöön. Järjestelmä yhdistää aurinkopaneelit, akkuvaraston, sähköverkon ja tarvittaessa generaattorin samaan kokonaisuuteen.

• Varastoi aurinkopaneelien tuottamaa energiaa myöhempää käyttöä varten
• 16,07 kWh LiFePO4-akkuvarasto ja 8 kW kolmivaiheinen invertteri
• Soveltuu sähköverkkoon liitettyyn ja off-grid-käyttöön
• Siirtyy varavoimalle alle 10 millisekunnissa
• Ajastettava lataus ja purku tukevat energiankäytön suunnittelua
• Bluetooth LCD-kosketusnäytöt ja SolisCloud helpottavat järjestelmän seurantaa

Solis ja WattCycle aurinkosähkön varastointiin

Järjestelmä ohjaa aurinkopaneelien tuottamaa energiaa kiinteistön kulutukseen ja WattCycle-akkuun. Varastoitu energia voidaan käyttää myöhemmin, kun paneelien tuotanto ei riitä kattamaan kulutusta. Näin suurempi osa tuotetusta aurinkosähköstä voidaan hyödyntää omassa kiinteistössä.

Solis-invertteri tukee useita lataus- ja purkuaikatauluja vuorokauden aikana. Akun lataaminen ja purkaminen voidaan ajoittaa haluttuihin ajankohtiin kulutuksen ja energiantuotannon mukaan.

Varavoimaa sähkökatkojen aikana

Sähkökatkon yhteydessä invertterin varavoimalähtö siirtyy akkukäyttöön alle 10 millisekunnissa. Varavoimalähdön jatkuva nimellisteho on 8 kW.

Off-grid-tilassa invertteri kestää 200 prosentin ylikuormituksen eli 16 kW tehon 10 sekunnin ajan. Hetkellinen tehonlisä auttaa käynnistämään esimerkiksi moottoreita ja pumppuja, jotka tarvitsevat käynnistyessään tavallista enemmän tehoa.

Kolmivaiheinen lähtö sallii epäsymmetrisen kuormituksen. Yhdelle vaiheelle voidaan kohdistaa enintään 50 prosenttia invertterin nimellistehosta.

Energiavarasto myös off-grid-kohteisiin

Kokonaisuus soveltuu sähköverkosta riippumattomiin järjestelmiin, joissa energia tuotetaan aurinkopaneeleilla ja varastoidaan akkuun. Generaattori voidaan liittää järjestelmään täydentäväksi energialähteeksi.

Invertteri tukee myös PV-only off-grid -toimintaa, jossa aurinkopaneelit voivat syöttää kuormia ilman sähköverkkoa. Käytettävissä oleva teho riippuu tällöin paneelikentän tuotannosta ja käyttöolosuhteista.

16,07 kWh WattCycle LiFePO4-akku

WattCycle-akun nimellisjännite on 51,2 V, kapasiteetti 314 Ah ja energiasisältö 16,07 kWh. Akussa on 300 A Smart BMS sekä 3 A aktiivinen kennotasapainotus, joka siirtää energiaa kennojen välillä ja auttaa pitämään niiden varaustasot yhdenmukaisina.

Akun normaali lataus- ja purkuvirta on 150 A. Solis-invertterin yhden akkuportin suurin virta on myös 150 A, joten mukana toimitettavan yhden akun normaali lataus- ja purkuvirta vastaa invertterin akkuportin virta-arvoa.

Akun enimmäislähtöteho on 15,36 kW, mutta järjestelmän jatkuva vaihtovirtateho määräytyy 8 kW:n invertterin mukaan.

Järjestelmän seuranta

Solis-invertterissä on 7 tuuman LCD-kosketusnäyttö ja Bluetooth-yhteys. SolisCloud mahdollistaa järjestelmän etäseurannan, kun tarvittava verkkoyhteys ja tiedonsiirtolaite ovat käytettävissä.

WattCycle-akun jännitettä, virtaa, varaustasoa, kennojännitteitä, lämpötilaa sekä hälytystietoja voidaan seurata akun LCD-kosketusnäytöltä ja Bluetooth-yhteydellä.

WattCycle ilmoittaa Solis-invertterit CAN-yhteensopiviksi. Tarkka invertterimalli, ohjelmistoversio, CAN-protokolla ja yhteyskaapeli tulee kuitenkin varmistaa ennen asennusta.

Solis-hybridi-invertterin tekniset tiedot

• Malli: Solis S6-EH3P8K02-NV-YD-L
• Tuotekoodi: DMP265
• Nimellisteho: 8 kW
• Vaiheet: 3
• Akuston jännitealue: 40-60 V
• Suurin yhteenlaskettu lataus- ja purkuvirta: 180 A
• Akkuportteja: 2
• Suurin virta yhtä akkuporttia kohden: 150 A
• Suositeltu aurinkopaneeliteho: Enintään 16 kW
• Suurin hyödynnettävä PV-tuloteho: 12,8 kW
• MPPT-jännitealue: 200-850 V
• MPPT-seuraimia: 2
• Paneeliketjutuloja: 3
• Varavoiman kytkentäaika: Alle 10 ms
• Off-grid-ylikuormitus: 200 prosenttia 10 sekunnin ajan
• Rinnankytkentä: Enintään 6 invertteriä
• Näyttö: 7 tuuman LCD-kosketusnäyttö
• Kotelointiluokka: IP66
• Mitat: 430 x 660 x 305 mm
• Paino: 42 kg

WattCycle-akun tekniset tiedot

• Malli: 48V 314Ah LiFePO4 Solar Battery
• Akkutekniikka: LiFePO4
• Nimellisjännite: 51,2 V
• Kapasiteetti: 314 Ah
• Energiasisältö: 16,07 kWh eli 16 076 Wh
• BMS: 300 A Smart BMS
• Normaali lataus- ja purkuvirta: 150 A
• Suurin lataus- ja purkuvirta: 305 A
• Enimmäislähtöteho: 15,36 kW
• Kennotasapainotus: 3 A aktiivinen tasapainotus
• Lataussyklit: Yli 6000
• Tiedonsiirto: Bluetooth CAN RS485 ja RS232
• Liitännät: M8
• Kotelointiluokka: IP65
• Mitat: 450 x 240 x 989 mm
• Paino: 110 kg

Pakkauksen sisältö

• Solis S6-EH3P8K02-NV-YD-L 8 kW hybridi-invertteri
• WattCycle 51,2 V 314 Ah LiFePO4-akku
• Käyttöohjeet

Varmista ennen hankintaa akun ja invertterin tiedonsiirtoyhteensopivuus, tarvittavat yhteyskaapelit ja suojalaitteet, aurinkopaneelikentän sähköiset arvot sekä varavoimakuormien mitoitus. Tuotteiden yhteispaino on 152 kg, mikä tulee huomioida kuljetuksessa ja asennuspaikan suunnittelussa.
