Staattori magneeto valopuolalla 50-125cc

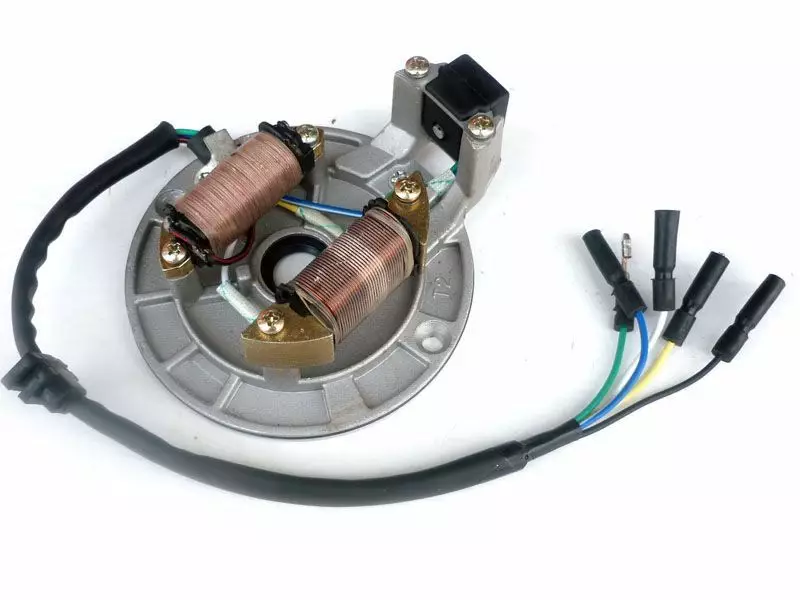

MAGNEETO / STAATTORI VALOPUOLALLA - 50-150cc 4-tahtisiin

Magneetto / staattori valokäämillä 50cc 70cc 90cc 110cc 125cc 140cc 4 tahti Honda-type moottoreihin. Sopii lähes kaikkiin 50-140cc Hondan licenssi moottorilla oleviin koneisiin.

Tällä valopuolallisella staattorilla on mahdollista saada crossipyörään valot toimintaan! Staattorilla on "elintärkeä" tehtävä mopoissa, crosseissa ja mönkijöissä, staattorilla luodaan virtaa yhdessä vauhtipyörän kanssa. Staattori luo moottorille kipinä ja tässä valopuolallisessa mallissa myös virtaa valoille sekä muille pienemmille mahdollisille virtakohteille ajoneuvoissa. Tilaa tarvittaessa lisävarustepalkin alta jännitteensäädin millä tasataan jännite 12 volttiin jotta valon välkkyminen saadaan tasattua jne.

Tämä yleismallin magneetto / staattori sopii lähes kaikkiin merkkeihin Monkeyt, Samurai, Comanche, Fude GXT, Pitbike, Xmoto, Coman, Falcon, Kazuma ym

Tätä magneetoa käytetään useaan Honda-type moottoreihin eli moneen mönkijään, mopoon ja crossipyörään mm: 50cc, 70cc, 72cc, 90cc, 110cc, 125cc ja 140cc moottoreihin.


Tässä osassa yleensä vika jos ei crossi, mönkijä tai mopo lähde käyntiin / kipinä puuttuu.. Tarkista onko staattorin taustalevy ehjä / impulssi anturi oikein kiinni.

Staattorin / magneeton käämien arvot:

• (impulssianturi n.130 Ohm) 110-140 Ohm, vihreän / sinivalkoisen väliltä
• (kipinän virtakäämi n.340 Ohm) 320-360 Ohm, vihreän / mustapunaisen väliltä
• Mustapunainen johto -> CDI:lle menevä kipinää tekevä virta johto
• Sinivalkoinen johto -> CDI:lle menevä impulssianturin signaali vauhtipyörältä
• Keltamusta johto -> CDI.ltä puolalle menevä kipinän virta
• Vihreä johto -> Maadoitus CDI, puola, staattori
• Mustavalkoinen johto -> Sammutus johto, virtalukon tai tappokytkimen kautta tuleva maadoitus
• Kiinnityslevyn ulkohalkaisija 115 mm
• Käämien ulkohalkaisija 84 mm
• Kiinnitysreikien väli (cc-mitta) 101 mm

Jos ohmi arvot on oikein ja taustalevy ehjä niin vika on todennäköisesti cdi boxissa / sytytysyksikössä.

Huomioi myös magneetonkopan kunto jolla on tärkeä tehtävä mopon, crossipyörän tai mönkijän staattorin ja vauhtipyörän suojaamisessa. Magneetonkoppa tarjoaa suojaa staattorille sekä vauhtipyörälle ketjunkatkeamisilta sekä se suojaa yleiseltä lialta ja moskalta staattoria. Magneetonkoppa on tärkeä uusia vaurion sattuessa jotta ajoneuvon staattori ja vauhtipyörä pysyvät toimintavarmoina. Magneetonkopan hajoaminen yleisesti johtuu ketjun katkeamisesta tai ketjun hyppäämisestä pois hammasrattailta. Magneetonkopan vaurioitumisen välttämiseksi on tärkeä huomioida ketjun oikeanlaista kireyttä sekä ketjun ja hammasrattaiden kuluneisuutta sekä myös oikein huollettu ketjulinjasto lisää mönkijän, crossin tai mopon käyttöturvallisuutta.

Sopii malleihin:

HondaZ50R1999
HondaZ50R1998
HondaZ50R1997
HondaZ50R1996
HondaZ50R1995
HondaZ50R1994
HondaZ50R1993
HondaZ50R1992
HondaZ50R1991
HondaZ50R1989
HondaZ50R1988

HondaCRF50F2021
HondaCRF50F2020
HondaCRF50F2019
HondaCRF50F2018
HondaCRF50F2017
HondaCRF50F2016
HondaCRF50F2015
HondaCRF50F2014
HondaCRF50F2013
HondaCRF50F2012
HondaCRF50F2011
HondaCRF50F2009
HondaCRF50F2008
HondaCRF50F2007
HondaCRF50F2006
HondaCRF50F2005
HondaCRF50F2004

HondaCRF70F2012
HondaCRF70F2011
HondaCRF70F2009
HondaCRF70F2008
HondaCRF70F2007
HondaCRF70F2006
HondaCRF70F2005
HondaCRF70F2004

HondaXR50R2003
HondaXR50R2002
HondaXR50R2001
HondaXR50R2000

HondaXR70R2003
HondaXR70R2002
HondaXR70R2001
HondaXR70R2000
HondaXR70R1999
HondaXR70R1998
HondaXR70R1997

Sopii useimpiin kiinalaisiin PitBike / Mini crosseihin 50cc, 70cc, 90cc, 110cc, 125cc moottoriin (ilman sähkökäynnistintä)
