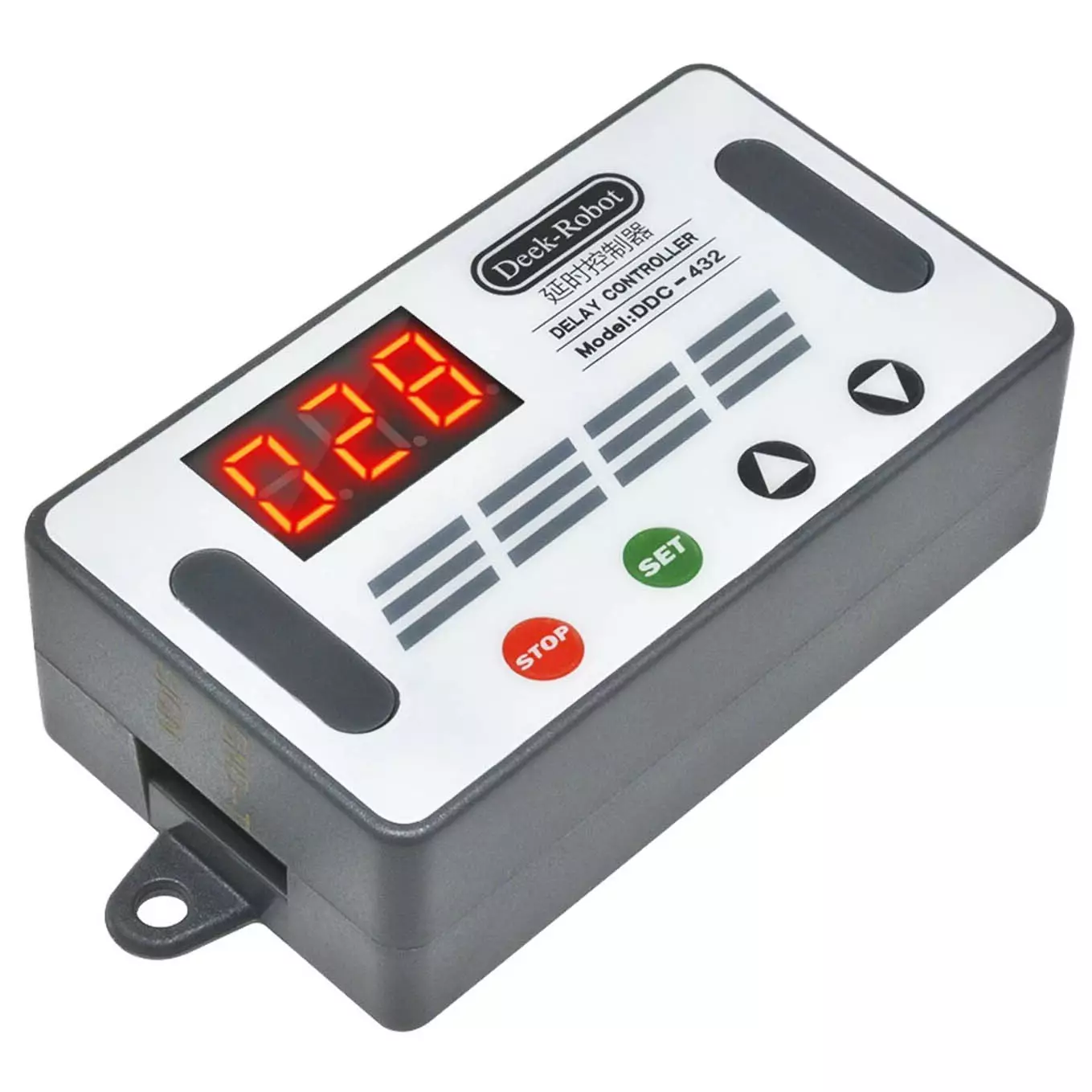

Releajastin 24V DDC-432 LED-näytöllä

Erilaisten laitteiden ja sovelluksien ajastamiseen soveltuva digitaalinen ajastinrele

Helppokäyttöinen säädettävä ajastinrele hätäpysäytystoiminnolla. Erilaisissa sovelluksissa käytettävä digitaalinen DDC-433 rele soveltuu erilaisten toimintojen, sovelluksien ja laitteiden ajastamiseen. Digitaalisella ajastimella voidaan hallita esimerkiksi moottoreita, solenoidiventtiileitä sekä valoja. Monipuoliseen käyttöön soveltuvalla ajastimella voidaan asettaa portaattomasti ajastuksia 0,1 sekuntista 999 minuuttiin. Ajastinrele on varustettu selkeällä digitaalisella näytöllä, lepotilalla, hätäpysäytystoiminnolla ja käyttöturvallisuutta lisäävällä käänteisen napaisuuden suojauksella.

Digitaalinen DDC-433 ajastin monipuolisilla ajastustoiminnoilla ja hätäpysäytystoiminnolla

Paina set-painiketta 2 sekunnin ajan siirtyäksesi ajastimen valintaan. Selaa nuolinäppäimillä halauamasi tila P1-P4 välitä ja paina set-painiketta tilan valitsemiseksi. Voit asettaa releen kytkentäajan, kun napsautat nuolinäppäintä ylöspäin ja näyttö alkaa vilkkua. Painamalla nuolinääpintä alaspäin voidaan määrittää sekuntiaka ja painamalla nuolinääpintä ylöspäin saadaan määritettyä minuuttiaika. Ajastimeen voidaan määrittää kytkentäaika 0-99,9 sekunttia ja 0-999 minuuttia. Ajastuksen määrittämisen jälkeen paina pitkään set-painiketta, jonka jälkeen laite palaa päänäyttöön.

Ajastimen hätäpysytystoimto voidaan aktivoida painamalla stop-painiketta. Stop-painikkeen avulla voidaan katkaista tai yhdistää releen MOS-transistori. Stop-painiketta pitkään painamalla voidaan säätää laitteen toimintoja lepotilan ja normaalitilan välillä. Lepotilassa digitaalisen ajastimen näyttö saadaan sammutettua ajastuksen aikana.

Ominaisuudet

• Digitaalinen ajastin hätäpysäytystoiminnolla
• Sovelluksien ja laitteiden ajastamiseen
• Voidaan määrittää neljä erillistä ajastusta
• Ajastin 0-99,9 sekunttia ja 0-999 minuuttia
• Stop-painike lyhyt painallus virtapiiri on/off
• Stop-painike pitkä painallus lepotila / normaalitila

Tekniset tiedot

• Käyttöjännite DC 5-30 V
• Signaalijännite DC 3-24 V
• Ulostulojännite DC 5-36 V 15 A
• Teho 400 W
• Käyttölämpötila -40°C - +85°C
• Asennusreikä halkaisija 3 mm
• Mitat 64 x 35 x 19,3 mm

Toimintotila

P1 - Signaalin laukaisun jälkeen MOS-transistori laukaisee päälle johtumisajan ja sammuu. Johtumisajassa valittava toimenpide P1.1 - P.3
P1.1 - Signaali laukeaa uudelleem
P1.2 - Signaali ajastetaan uudelleen
P1.3 - Signaali nollataan, MOS-transistori irrotetaan ja ajastus pysähtyy
P2 - Anna signaali, kun MOS-transistori on irrotettu off-ajasta. MOS-transitori kytkee johtumisajan päälle. Kun ajoitus on valmis MOS-transistori irrotetaan.
P3.1 - Anna signaali, kun MOS-transistori kytkee johtumisajan päälle, jolloin MOS-transistori kytkee off-ajan pois. Toista toiminto, kunnes MOS-transistori irrotetaan ja ajoitus pysähtyy. Määritä toistojen määrä.
P3.1 - Ei laukaisu signaalia virran kytkemisen jälkeen. MOS-transistori kytkeytyy päälle johtumisajan aikana katkaisten off-ajan. Toiminto voidaan toistaa määrittämällä toistojen määrä.
P4 - Signaalin pitotoiminto. Releen ollessa päällä ajoitus nollataan ja MOS jää päälle, kun signaali katoaa MOS-transistori irrotetaan johtumisajan ajastuksen jälkeen. Ajastuksen aikana signaali on päällä.
